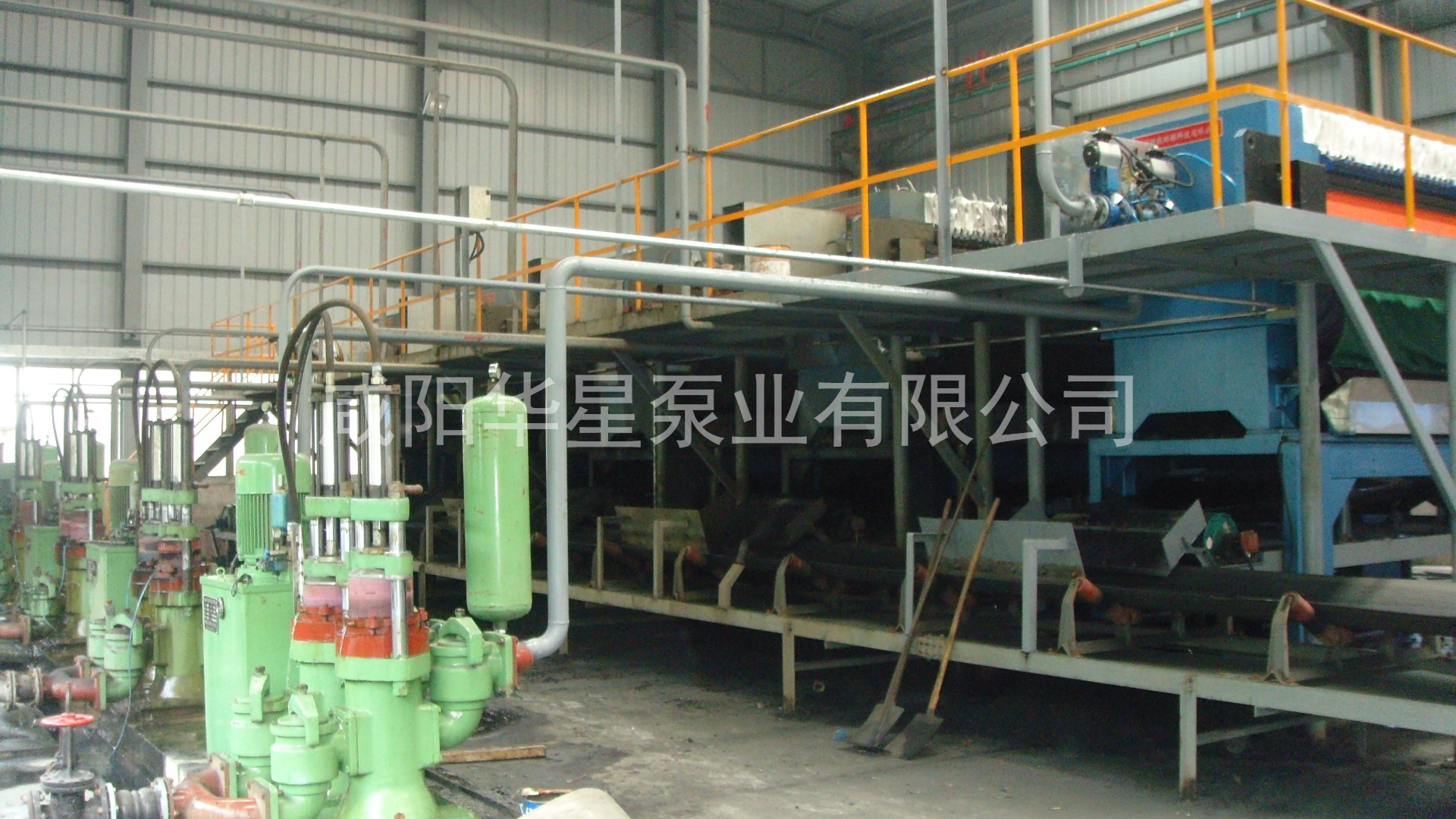

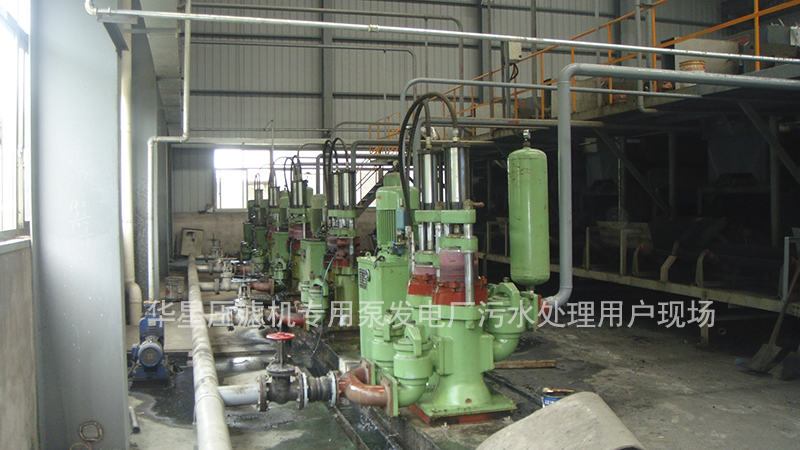

YB型壓濾機專用變量泵.工作原理
一、工作原理
變量泵是通過自動調整雙聯油泵，改變參與做功油量而控制柱塞運動頻率，達到變量節能的目的，特別適合配合壓濾機工作。
壓濾機開機工作初，由于各模板間處于全空狀態，這時需要使各模塊之間快速充滿泥漿。充滿后，要求泥漿泵對壓濾機補漿，使?jié){壓保持穩定，以利于水份排出。
液壓柱塞變量泵就是針對該工藝要求二開發的濾泥機專用泵。壓濾機專用泵的工作原理如下：
1，濾泥機初開機時，油泵P1與P2同時向系統供油，油流量處于更大，使泥漿泵運動頻率加快，排量增大，濾泥機快速充滿。
2，濾泥機泥漿充滿后，泥漿泵出口壓力增高，流量減小，導致液壓系統壓力上升，當流量小到足以由P1單獨供給時可以使P2卸荷，從而降低電機負荷，達到節能目的。系統更高壓力由溢流閥DB10調定，卸荷閥DA10的設定壓力比溢流閥DB10低(壓差由各用戶根據具體情況而定，推薦泥漿壓差為2kg)，當系統壓力達到卸荷閥DA10設定壓力時，DA10導通，油泵P2卸荷，油泵P2輸出的油經DA10流回郵箱，由油泵P1單獨向系統供油，由于系統中抽流量減少，使柱塞泵運動變慢，泥漿排量減少，達到向?yàn)V泥機補充泥漿的目的。
二，變量泵的優點：
1，充漿階段，雙聯泵的兩臺油泵同時供油，濾泥機可實現快速充漿，節約時間，提高工效。
2，濾泥機泥漿充滿后，漿壓達到設定壓力時，油泵P2卸荷，無壓力輸出，電動機負載減少，節約能源。
3，濾泥機保壓階段，泥漿泵供漿量相對減少，使壓力，時間曲線趨于平滑，利于濾泥機腔中泥漿的水份充分排出，使泥餅邊硬心軟的包芯現象大有改變，提高了泥餅的質量。
